Схемотехника источников опорного напряжения. Генераторы напряжения. Вниманию телезрителей предлагаю продолжение материала, по применению дискретных элементов в электронных схемах. Это азбука диодно-транзисторной схемотехники. Более подробно сведения можно изучить в белорусском журнале Радиолюбитель, №№4..12 за 1994 год.

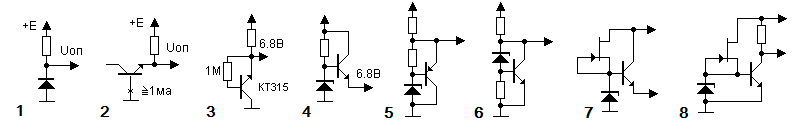

Схема 1 простейший стабилизатор. Диапазон нагрузки такого источника ограничен максимально допустимым током стабилизации стабилитрона. Токоограничительный резистор выбирают из расчёта: Rmin=Eп/Icт max . При этом максимальный ток нагрузки Iн max=Iст max-Iст min .

На схеме 3 показано использование маломощных высокочастотных транзисторов в качестве стабилитронов (4...9В). Напряжение стабилизации зависит от типа и буквы транзистора. 4. Стабилизатор последовательного типа - используется для увеличения нагрузочной способности генератора напряжения. 5. 6. Улучшенные стабилизаторы параллельного типа (аналоги мощного стабилитрона). 7. 8. Прецизионные источники опорного напряжения. 9.Сверхэкономичный источник опорного напряжения с применением ГСТ на полевом транзисторе в микротоковом режиме.

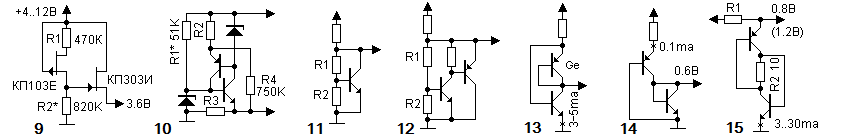

На схеме 10 показан прецизионный кольцевой стабилизатор. Имеет исключительно высокий коэффициент стабилизации за счёт встречного включения ГСТ (т.е. за счёт взаимостабилизации). При применении прецизионных стабилитронов Д818Е и токе через них от 10ма и более коэффициент стабилизации достигает 100 тыс. и более. 11.Простейший аналог стабилитрона. 12. Вариант с повышенной нагрузочной способностью. Напряжение стабилизации Uст=0.5(1+R1/R2). 13, 14, 15.Низковольтные аналоги стабилитронов. Автором цикла статей обозначен А.Петров. Продолжение следует. По материалам сети публикацию подготовил

               Евгений Бортник, Красноярск, Россия, март 2018
