Пусковое устройство для асинхронного двигателя

Ниже показана версия пускового устройства для трёхфазного асинхронного двигателя от однофазной бытовой сети. Устройство может быть полезо для людей, кто работает на даче с деревообрабатывающими станками. Большинство моторов изготавливается в трёхфазном исполнении для сети напряжением 380 вольт. В моторе три обмотки, разложенные по секциям. Даже когда мотор называют однофазным, на самом деле это типовой трёхфазный мотор с типовыми обмотками, без фокусов. На практике изготовитель чаще всего не заморачивается изменением отработанной технологии, а одну из обмоток использует для подключения фазосдвигающего конденсатора. Поскольку обмотки три, то их можно включить либо звездой, либо треугольником. В бытовой сети включение звездой не выгодно, поскольку рассчитано на 380 вольт. Поскольку бытовое напряжение 220 вольт, эффективность мотора при соединеии звездой очень низкая. Мотор в звезде может даже не стартовать, поскольку пусковой момент пропорционален квадрату напряжения. Ведь напряжение 380 меньше чем 220 в корень из 3 раз, следовательно пусковой момент меньше в три раза и его может реально не хватить даже для того, чтобы провернуть шкив с ремнём. Поэтому обмотки мотора для сети 220 вольт включают треугольником. Для подключения к сети используют два провода из розетки - фазу и ноль.

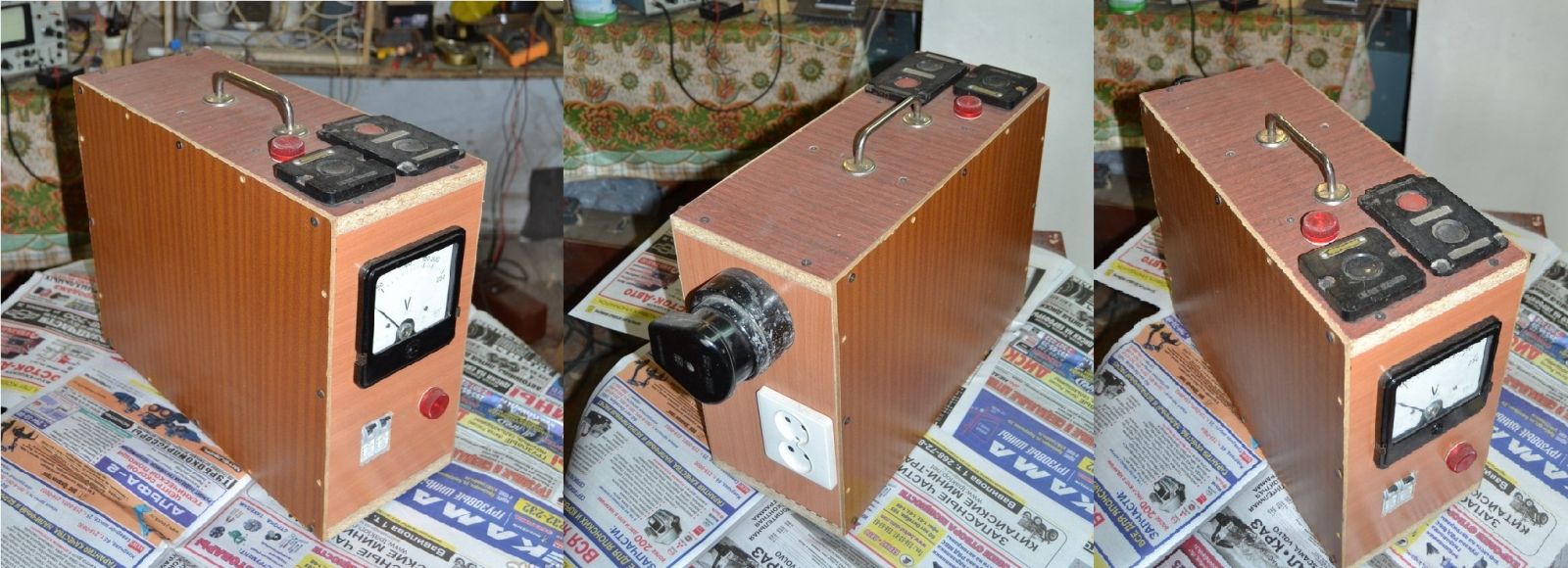

Как правило, для простых станков актуальны моторы мощностью до 3 кВт. Мощность мотора при треугольнике, в бытовой сети будет использована только на 2/3, причём режим пуска и режим номинальной частоты вращения отличаются по емкости используемого конденсатора. При пуске применяют конденсаторы 150-200 мкФ, порой впараллель. А после разгона, включенным следует оставить только конденсатор емкостью 50-60 мкФ. Кроме того, для мотора желательно иметь контактор, который одновременно замыкает цепь трёх проводов, и препятствует самозапуску мотора при внезапном появлении сетевого напряжения после его пропадания. Совокупность требований безопасности и удобства приводит к необходимости делать пусковое устройство. Фотографии пускового блока показаны ниже.

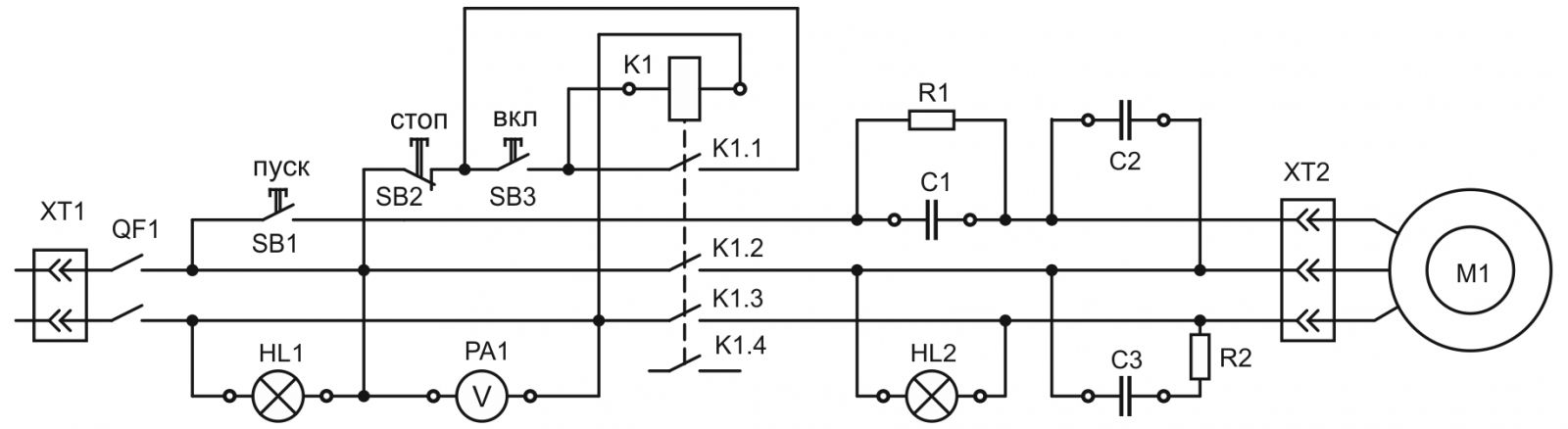

Если делать по-босяцки, то можно обойтись без контактора, а конденсаторы подключать и отключать руками, под напряжением. Так будет дешевле, зато значительно опаснее. Такие штучки вполне можно изготавливать серийно, поскольку необходимость в них существует. Однако никому из инициативных и предприимчивых людей это не интересно. У меня есть в готовности несколько штук таких пускачей, которые были изготовлены лет 10 назад и просто пылятся на складе, в 2016 году цена была 5000 рублей за штуку. Иногда такое пусковое устройство заказывают у меня с пересылкой транспортной компанией. Клиент самостоятельно оплачивает доставку. Недавно отправил такую штуку в город Одинцово, Московской области. Еще одно устройство отправил в Тольятти. Пример схемы пускового устройства с трехфазным контактором для двигателя показана ниже.
