Устройство плавного переключения ёлочной гирлянды

Устройство плавного переключения ёлочной гирлянды

Н.А.Дробница, Электронные устройства для радиолюбителей, 1985

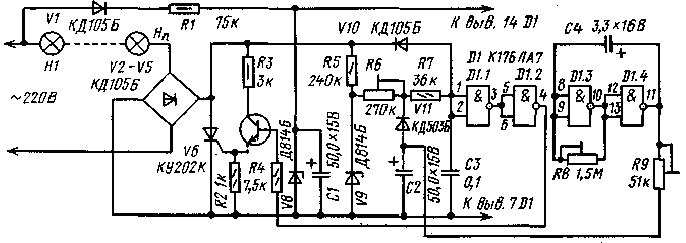

   Устройство предназначено для плавного переключения, сетевой елочной гирлянды с частотой 0,2...2 Гц. Яркость свечения ламп можно регулировать. Устройство рассчитано на подключение гирлянды напряжением 220 В, мощностью не более 100 Вт. Принципиальная схема устройства переключения изображена на рисунке. Частотой переключения управляет мультивибратор, собранный на элементах D1.3, D1.4. Сдвиг момента открывания тиристора V6 от начала полупериода сетевого напряжения происходит из-за задержки переключения инверторов на логических элементах D1.1 и D1.2, формируемой цепью R6-R7-R9-C3. В каждом полупериоде напряжения сети конденсатор СЗ медленно заряжается через резисторы R5 - R7 и быстро разряжается после переключения элементов D1.1, D1.2 через диод V10 и открывшийся тиристор V6. Начальный сдвиг фазы напряжения, определяющий яркость свечения ламп гирлянды, устанавливают подстроечным резистором R6. Желаемую частоту переключения мультивибратора устанавливают подстроечным резистором R8. Микросхему К176ЛА7 можно заменить на К176ЛЕ5. Конденсатор С4 лучше всего выбрать неполярным. Допускается применение оксидного конденсатора с малым током утечки (К52-1, К53-1).

  При налаживании устройства (следует помнить, что его элементы находятся под напряжением сети) сначала отключают один из выводов диода V11 и налаживают регулятор мощности так, чтобы при перемещении движка резистора R6 освещенность ламп гирлянды изменялась от нуля до номинальной. После подключения диода V11 подстроечным резистором R8 устанавливают желаемую частоту переключения гирлянды. Подстроечным резистором R9 добиваются, чтобы конденсатор С2 успевал полностью заряжаться за полупериод переключения мультивибратора; это обеспечивает плавность переключения гирлянды.

      Евгений Бортник, Красноярск, Россия, февраль 2016
