Устройство защиты громкоговорителей

Оставлен Evgenij Bortnik Пт, 02/05/2016 - 18:14

Устройство защиты громкоговорителей. Авторские материалы Н.А.Дробницы. Электронные устройства для радиолюбителей, 1985

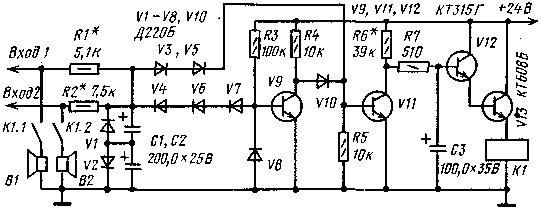

Устройство предназначено для защиты громкоговорителей при выходе из строя стереоусилителя, а также для устранения звукового щелчка в громкоговорителях при включении усилителя в сеть. Устройство питается от блока питания усилителя напряжением 20...30 В и потребляет ток не более 50 мА. Принципиальная схема устройства защиты показана на рисунке. Оно содержит сумматор напряжения на резисторах R1, R2 и конденсаторы C1, C2, усилитель постоянного напряжения на транзисторах V9, V11, реагирующий на разнополярные сигналы, реле времени на транзисторах V12, V13 и электромагнитном реле К1. Входы устройства подключают к выходу каналов стереоусилителя. При включении блока питания усилителя транзистор V9 открыт, V11 закрыт, конденсатор СЗ разряжен, транзисторы V12, V13 закрыты, реле К1 обесточено, контакты K1.1, K1.2 разомкнуты и громкоговорители B1, B2 выключены. Примерно через 1,5 с (за это время переходные процессы в усилителе уже заканчиваются) через резисторы R6, R7 заряжается конденсатор СЗ до напряжения, при котором срабатывает реле К1. После этого громкоговорители подключаются к выходам усилителя. При нормальном режиме работы стереоусилителя выходные сигналы проходят через резисторы R1, R2 и суммируются на цепи конденсаторов C1, C2. При этом транзистор V9 открыт, V11 закрыт.

Если в усилителе возникает неисправность и на его выходе появляется опасное постоянное напряжение, реле К1 отпускает якорь и выключает громкоговорители. Это происходит следующим образом. При поступлении на один из входов положительного напряжения более 3 В через диоды V3, V5 открывается транзистор V11, конденсатор СЗ разряжается через резистор R7 и открывшийся транзистор и реле отпускает якорь. При поступлении на один из входов отрицательного напряжения более 3 В транзистор V9 закрывается, VII открывается. Если же на входах появляется напряжение одинаковое по значению, но различной полярности, то в результате неодинаковых сопротивлений резисторов сумматора в точке их соединения напряжение одной из полярностей будет преобладать. Диоды V3 - V7 предназначены для образования порога отпускания (3 В) якоря реле К1. Диод V8 защищает транзистор V9 от пробоя при поступлении на вход слишком большого отрицательного напряжения. Транзисторы V9, V11, V12 кремниевые, маломощные. Они должны выдерживать напряжение между коллектором и эмиттером не менее 40 В. Статический коэффициент передачи тока применяемых транзисторов должен быть не менее 30. Реле К1 - РЭС-6, паспорт РФО.452.102.

Налаживание устройства начинают с узла реле времени. Отключив коллектор транзистора V11 подборкой резистора R6 добиваются, чтобы падение напряжения на транзисторе V13 было не более 3 В. Затем подключают коллектор транзистора V11 и подают то на один, то на другой входы устройства постоянное напряжение 3 В сначала положительной, затем отрицательной полярности. При этом реле К1 должно отключаться. После этого подключают входы устройства к выходам усилителя и проверяют, чтобы реле К1 не выключалось при максимальном выходном сигнале усилителя. Если реле выключается, необходимо установить резисторы R1 и R2 большего сопротивления.

                                                 Евгений Бортник, Красноярск, Россия, февраль 2014
