Предлагаю вниманию читателей статью, в которой кратко изложена моя субъективная точка зрения на применение плёночных обогревателей, для обогрева пчелиных ульев. Статья написана по мотивам рекламных материалов, сопровождающих продаваемый на сайтах продукт – плёночный обогреватель. В качестве основы использован текстовый документ под названием «Инструкция по эксплуатации обогревателя». Текст инструкции далее воспроизведен обычным шрифтом, а мои комментарии, для отличения и сравнения, выделены жирным шрифтом. Рисунки также воспроизведены из упомянутой инструкции по эксплуатации.

     Дополнением к статье, после некоторой доработки служит материал, который будет размещен в самом её конце. По запросу в сети было найдено еще несколько образцов обогревателей. В том числе фабричный плёночный обогреватель, производства компании Би-пром. Качество этого обогревателя конечно выше, чем критикуемой самоделки. И фирма видимо весьма серьезная, судя по ассотрименту оборудования. Однако моя позиция по отношению к плёночным обогревателям остается прежней. Как бы дёшево не выглядел способ размещения индивидуального обогревателя в улей, моё убеждение останется неизменным. Ничего в улей засовывать не следует.

   Технико-экономическое сравнение стоимости разных вариантов обогревателей конечно необходимо. Например, пленочные обогреватели продают по цене 185-350 р/шт. и выше. Фальш-донья не могут быть в цене ниже 1500-1800 рублей. Выполнены они как деревянная конструкция, с электрическими разъемами, несомненно крепче и надежней. А сам обогреватель, установленный внутри, вполне может быть именно в такой ценовой категории. Нужно лишь помнить, что плёнка - довольно хлипкий материал, и будет вредно вонять при нагреве. Верное решение заключается в том, что есть для этого стандартные обогреватели, прочные и вполне пригодные к эксплаутации. Причём практически такой же конструкции. Изобретение велосипеда - занятие благородное, но вряд ли новое. Хотя рекламные механизмы и создают дополнительный спрос, а люди склонны идти на поводу рекламы, покупая ненужное.

     Еще одно дополнение к статье - написано по прошествии некоторого времени. Появились новые сведения и новый опыт. Поэтому есть некоторая коррекция к материалу, изложенному ниже. Думаю, что по-существу моё отношение к этому и "изобретению" не изменилось, однако терпимости прибавилось. В конце концов, каждый волен выбирать, какими игрушками ему придется играть. Именно так. Моё отношение к этому плёночному изделию - как к игрушке для взрослых людей. Если настроение поиграть сохраняется, то пусть играют. Серьезной пользы от этого обогревателя получить видимо не удастся.

     Итак, пожалте к столу:

     Обогреватель электрический мягкой теплоты. МОНТИРУЕМЫЙ ЧЕРЕЗ ЛЕТОК!!!

    Комментарий:

    А).Понятие «мягкой теплоты» – не имеет технического измерения. Это выдумка предпринимателя, это рекламный слоган. А попросту это лукавство.

    Б).На самом деле рекламируется обыкновенный тепловой нагревательный элемент, ТЭН сопротивления, заплавленный в гибкую полимерную оболочку. А про монтаж этого ТЭНа через леток будет отдельный разговор.

   1.Назначение. Предназначен, для обогрева пчелиных ульев при воздействии внешних климатических факторов.

    Комментарий:

    В).Нет ясности, о каких конкретно климатических факторах идет речь. В каком диапазоне температур окружающей среды показано применение устройства непонятно. Для каких ульев? В какой сезон? С какой целью?

2. Технические характеристики:

2.1 Изделие соответствует ТУ 3468-001-4027057435-01

    Комментарий:

    Г).Сведения о ТУ никакой полезной информации для пользователя не несут. А ссылки на ГОСТ здесь нет. Да её и быть не может!!! Это устройство не будет сертифицировано государством, например хотя бы по причине его пожароопасности. Поэтому такое устройство видимо мёртворожденное.

2.2 Номинальное напряжение питания 12В переменного или постоянного тока. Максимальное напряжение питания 15В.

2.3 Потребляемая мощность 18 Вт (температура на поверхности = 16 град.)

2.4 Нагреватель мощностью 10 Вт (9 град.)

    Комментарий:

    Д).Указанная температура 16 градусов на поверхности обогревателя не представляется достоверной. Рассеивание мощности в 18 Ватт в ограниченном пространстве неминуемо приведет к нагреву рассеивателя этого тепла, причем вплоть до температуры болевого порога человека. Зависит это от температуры окружающей среды и рассеяния.

    Е).А если температура будет столь низкой, как указано в инструкции (16 градусов), то смысла в обогревателе нет, поскольку отсутствует температурный напор, и соответственно нет теплопередачи от более нагретого предмета - к менее нагретым.

    Ж).В квартире, например, хорошие батареи нагреваются именно до болевого порога. Это же элементарный факт. Скорее всего, температура пленочного обогревателя определена ошибочно. Видимо температура измерена спустя сравнительно короткое время, после начала обогрева.

    З).Сомнительно, что высокотемпературный объект внутри улья, пусть даже плёночный, будет безразличен живым организмам, которые ползают по обогревателю и гадят на него.

    И).По последним сведениям, полученным независимо от меня, размещение высокотемпературного объекта в прямой видимости пчёл вызывает резкое возбуждение и устойчивое беспокойство пчелиной семьи. Установлено это пчеловодами на практике, прослушиванием улья при помощи фонендоскопа!

2.5 Габаритные размеры 303*216 мм.

    Комментарий:

    К).Указанные выше габаритные размеры не позволяют считать плёночный ТЭН универсальным. Его установка во внутрь стандартных ульев – громоздкая процедура, которую в просторечии назовут геммороем, особенно если ульев 50 шт. Однако деваться пчеловодам некуда. Поэтому будут маяться этой ерундой, но искренне радоваться, хотя бы этому.

3. Устройство

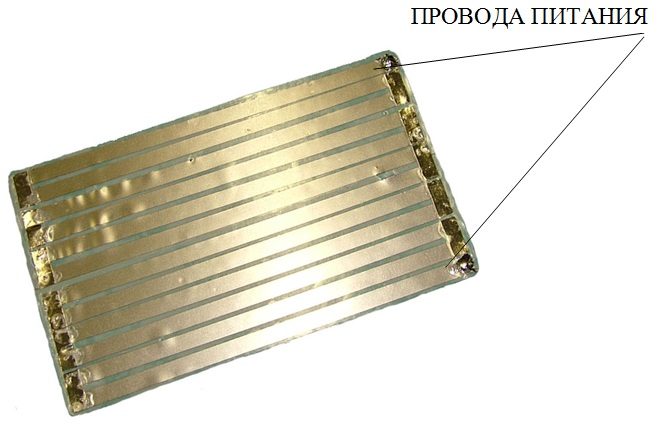

3.1 Обогреватель представляет собой нагревательный элемент, обладающий рекордно высокой теплоотдачей, помещенный в ПТФ (полиэтилентерефталатной) пленку с дополнительным проводом для подключения к внешним энергоисточникам

    Комментарий:

    Л).Понятие «рекордно-высокая теплоотдача» – не несет никакого практического смысла. Это рекламный слоган, не дающий конкретных численных нормативов и значения самого рекорда. Совершенно непонятно, зачем нужна эта "рекордная теплоотдача". Нет конкретного указания количества теплоты, теплоемкости, температурного градиента с окружающей средой.

    М).При серьезном нагреве вонь и экологический вред для пчёл от нагревания самой полимерной пленки, а также экскрементов пчёл неизбежны, и это уже совершенно отдельная тема.

4.Комплектность

4.1 Обогреватель электрический с проводом.

4.2. Инструкция по эксплуатации

4.3 Упаковка

  Отдельно можно приобрести регулятор мощности. Обогреватель электрический мягкой теплоты представляет собой плоский нагревательный элемент, расположенный между двумя слоями полиэтилентерефталатной плёнки. Обогреватель превосходит аналоги по таким показателям как: плоский (практически как лист бумаги), надёжно защищён от влаги (его можно мыть), отличается предельной гибкостью конструкции, безопасен, так как электроизолирован, потребляет очень мало энергии, долговечен.  Помимо вышесказанного, прибор запатентован и аналогов не имеет.

    Комментарий:

    Н).Номер патента в инструкции не показан. Возможно патента и нет, или он посвящен смежной тематике. Однако есть ощущение общего лукавства в виде концепции плёночного обогрева. Наблюдаю по всему документу выдачу желаемого за действительное. Господа, реальность совсем иная, олядитесь, сделайте запрос в сети, найдете достаточно устройств  для обогрева ульев.

    О).Видимо у разработчиков был сознательно ограничен кругозор. В рассматриваемой инструкции похоже есть проблема сознательной пересортицы и некорректного использования слов из великого и могучего русского языка. Возможно подразумевают разработчики одно, а слова применяют совсем  о другом, не совсем подходящие в описанном случае.

     ОБОГРЕВАТЕЛЬ. Инструкция по эксплуатации

    Электрический обогрев используют осенью, зимой и весной. Обогреватель мощностью 18 Ватт используется для рабочих семей, а 10 Ватт при создании нуклеусов и небольших отводков с нелетными пчелами, для создания инкубаторов, как для маток, так и для пчел.

    Большой эффект обогреватель ульев приносит при расположении его в донной части улья, (такое расположение снижает расход электроэнергии в четыре раза по сравнению с другими способами, повышает стабильность температуры в центральной части гнезда).

    Комментарий:

    П).Обогреватель следует размещать только в донной части улья! Это элементарный факт, и это обусловлено только физической природой подъема теплового потока снизу вверх, в гнездо.

    Р).Расход электроэнергии нельзя считать не только решающим критерием для размещения обогревателя. Но более того, это ГРОШОВЫЙ фактор. И он представляется малосущественным, при единичных мощностях обогревателей 18Вт. Это же не электростанция!

    С).Сравнения с другими способами в этой инструкции просто нет. Наверное и не надо сравнивать, и говорить об этом не нужно. Но если показать сравнение, например, с обогревом улья фальш-доньями, то станет ясно даже неумному, что никакой стабильности плёночный ТЭН внутри улья не обеспечивает вовсе! Тепловой инерцией пленочный ТЭН не обладает, поскольку масса маленькая и теплоемкости нет. Нагревается же он сравнительно быстро и весьма сильно, и остывает также быстро при прекращении питания. Получается, что именно в этот факт отсутствия температурной стабильности и "подложила свинью" отмеченная выше "рекордная теплооотдача" :)

    Вопрос остается открытым: Откуда же возьмется стабильность?

     Поместите обогреватель внутри улья, удобно это сделать через леток. Это главное преимущество нашего обогревателя, так как это очень удобно (все существующие аналоги приходилось вставлять непосредственно через крышу). Если не хватает ширины летка, можно сделать надпил в нижний части летка с обеих сторон необходимой ширины (около 3 мм – это приблизительная толщина мест пайки проводов питания).

      Комментарий:

    Т).Мягкая формулировка: «Поместите» - лукава по определению. Особенно вместе с оценкой размещения здоровенного обогревателя через леток - "очень удобно". Практикам пчеловодам ясно сразу - леток значительно уже! Дилетантам обман станет понятен уже после покупки пластиковых обогревателей размером 303х216мм на выброс.

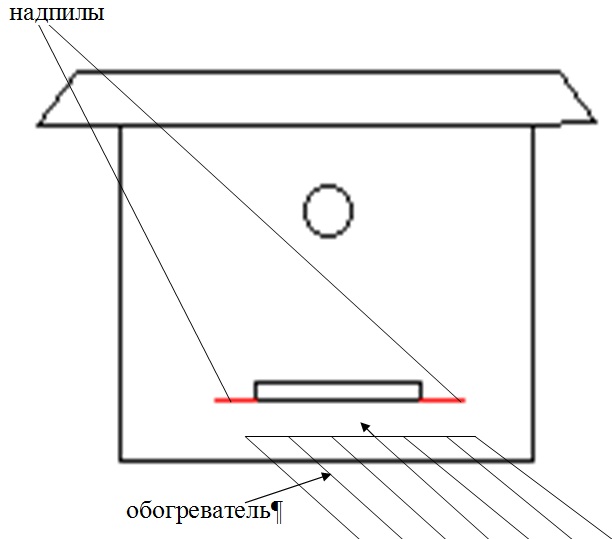

    У).Для практической реализации этого «удобства» разработчики рекомендуют подпилить улей! Это особенное «удобство» выглядит, мягко говоря странным.  Как например рекомендация подрезать крылья автомобиля болгаркой, чтобы поменять зимние колеса не летние.

    Ф).Ложь следует далее – «ВСЕ существующие аналоги» в улей устанавливают через крышу. Это гениальный пример, как можно проигнорировать применение пчеловодами фальш-доньев. А фальш-донья устанавливают снизу улья! Но собственная галиматья самому себе все равно кажется уникальной.

    Обогреватель должен располагаться в гнезде, на расстоянии приблизительно 7 см. от летка (для обеспечения воздушного коридора). Провода питания выведите наружу и подключите их к источнику питания. Леток закройте металлической сеткой. Устройство готово к работе. Возможно подключение обогревателя через терморегулятор, манипулируя которым пчеловод в зависимости от погоды регулирует температуру обогревателя.

    Комментарий:

    Х).Точащие из улья провода это плохо. Достаточно однажды запнуться о провода, чтобы завалить улей или выдернуть сам пленочный обогреватель через леток наружу, переломав при этом рамки и разворошив гнездо. После этого точка зрения возможно измениться.

    Ц).Еще "удобнее" - произвести внутри короткое замыкание и спалить восковые соты и сам улей дотла.

    Ч).Ну а вместо металлической сетки леток лучше забить листовым железом или заварить электросваркой и поджарить пчёл внутри.

    Ш).Практических границ регулирования температуры в инструкции не показано, оскольку бумажка чисто рекламная. Или вопрос попросту не проработан детально. Для меня же реклама почти всегда означает лукавство.

    Щ).А если разработчики проведут детальные исследования своего "изобретения" и расскажут о динамике температуры пленочного обогревателя, то вполне может оказаться, что при номинальной мощности его температура настолько высока, что превышает болевой порог человека (более 60 градусов Цельсия)!

     О ПОЛЬЗЕ ОБОГРЕВАТЕЛЯ

    Одним из главных преимуществ является то, что при отоплении улья пчёлам не придётся тратить силы на разогрев мёда, то есть сокращаются энергетические затраты семьи на обогрев.

    Вследствие этого: потребление пищи сократится (своего корма хвати на большее время, а подкормку осуществлять придётся реже), вследствие этого испражнений в улье после зимы останется меньше (т.к. съедать они будут меньше), а это составляющая благоприятной среды для пчёл и состояния улья, сырости в улье не будет, только тепло, за счёт чего снизится вероятность заболеваемости пчёл варроатозом, аскосферозом, нозематозом и гнильца.

    Второе, немаловажное преимущество. Применение обогрева весной ведет к ускоренному росту семьи.

    Вследствие этого: семья ближе к весне станет сильнее (за счёт количеств пчёл), весенние цветы не будут обделены медосбором, за счёт этого урожайность повысится (можно получать по 10-25 кг майского меда - клен, ива и др.)

    Комментарий:

    Ъ).Польза от применения обогрева бесспорна, особенно в Сибири.

    Ы).Но рекламируемое плёночное изделие имеет к этому малое отношение. Этот предмет притянут у обогреву пчёл «за уши», а его реклама – преследует цель, лежащую на поверхности: простое извлечение прибыли! Покупайте хлам! Он удобен!!!

    Подмор подсыхает и годен к применению.

    Комментарий:

    Ь).Это соображение, по моему мнению, свидетельствует о низком профессионализме и невысокой культуре разработчиков. Дело в том, что влажный, гниющий подмор (трупики) пчёл в днище улья, чаще всего покрыт плесенью! Следовательно потенциальным покупателям такого подмора будет предложена подсушенная помойка (плесень, "готовая к применению")!

    Э).Впрочем, уважаемые читатели должны знать правду. Она в том, что большинство продаваемого подмора (да и других продуктов пчеловодства от "опытных пчеловодов") идет именно в таком виде. Граждане съедают и выпивают снадобья именно из этого.

    Разработка обогревателя происходила при помощи опытных пчеловодов, с использованием публикаций специализированных журналов, пчеловодческих интернет-сайтов.

    Комментарий

    Ю).Скорее всего «опытный» пчеловод был один, и он был сильно заинтересован в продаже такого предмета, как плёночный обогреватель. Скорее всего, это был пчеловод, мягко говоря, не совсем сведущий в обогреве пчёл.

    Я).Ссылок на публикации в документе нет, ссылок на сайты нет, закономерно возникает ощущение лукавства. Господа! Сделайте запрос в сети, и найдёте достаточно много устройств для обогрева ульев. Реальность совсем иная, оглянитесь.

    Дальше привожу текст «Инструкции по эксплуатации» уже без комментариев, поскольку кончились буквы русского алфавита, для нумерации комментариев. Причем «комфортная» температура обогревателя по-прежнему количественно не определена. За рекламно-пролетарским лозунгом обеспечить благоприятные условия «рабочим» следует путаница в понятиях микропроцессор и микроконтроллер и т.д. и т.п. Кроме того, представленная "инструкция по эксплуатации" не содержит, - ни названия, ни реквизитов предприятия-изготовителя.

    Пчёлы – это рабочая сила вашего производства, создайте более благоприятные условия своим рабочим!

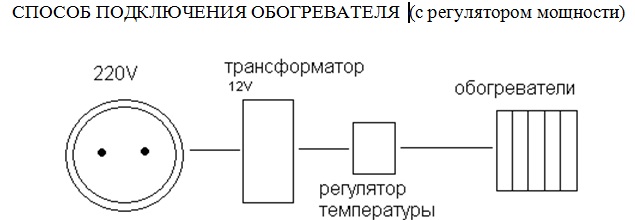

  1) Обогреватели к регулятору мощности подключать параллельным соединением.

2) Зачистить провода регулятора (красный + : чёрный - ) зачистить провода обогревателя, соединить вместе путём скручивания и обязательно заизолировать (во избегании короткого замыкания). Если регулятор не используется, соединять напрямую с трансформатором (не забудьте о том, что напряжение должно быть 12 – 15 Вольт).

    МИКРОПРОЦЕССОРНЫЙ РЕГУЛЯТОР МОЩНОСТИ PM-002

Микропроцессорный регулятор мощности предназначен для управления режимами работы обогревателя. Регулятор можно подключать в диапазон с рабочим напряжением 11÷30 Вольт (то есть через трансформатор) и рабочим током до 10 Ампер, то есть к одному регулятору можно подключать 8 обогревателей мощностью 10Ватт или 5 штук мощностью 18Ватт.

     Применение регулятора позволяет устанавливать наиболее комфортную температуру обогревателя, а также избежать неприятных последствий в том случае, если вы забыли отключить нагреватель от сети.

   ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

рабочее напряжение – 11 ¸30 вольт; максимальный коммутируемый ток – 10 ампер; устанавливаемые уровни мощности обогревателя в стационарном режиме ( в процентах от максимальной ) – 100%; 75%; 50%; 25%. время разогрева при мощности 100% - 1÷9 минут (в зависимости от выбранного режима). габаритные размеры – 90* 60* 15 миллиметров. масса регулятора (без проводов и штекера) – 90 г.

    ПОЛЬЗОВАНИЕ РЕГУЛЯТОРОМ

Подсоедините регулятор к трансформатору. При этом загораются светодиоды в соответствии с выбранным режимом работы.  Микропроцессор позволяет установить и запомнить оптимальное время разогрева и мощность в стационарном режиме. Переключение режимов осуществляется последовательно, нажатием кнопки.  При включении регулятор переходит в последний установленный режим. При этом производится форсированный режим разогрева на максимальной (100%) мощности в соответствии с таблицей 3. Переход в рабочий режим из выключенного режима осуществляется, если в течение 5 секунд напряжение находилось в норме (переход напряжения из не нормы в норму). Автоматическое выключение регулятора осуществляется, если в течение 15секунд напряжение не находилось в норме. Регулятор автоматически осуществляет стабилизацию мощности (пересчет к величине 12 В) в зависимости от напряжения сети (в т.ч. при колебаниях напряжения). Гарантия производителя 12 мес.

     Выводы:

    1.Обогрев пчелиных ульев в Сибири необходим, особенно весной. Это бесспорный факт. Отсутствие обогрева свидетельствует о невысокой эффективности пчеловодческого предприятия, о его фатальной зависимости от погоды. Это уровень примерно 19 века.

    2.Использование плёночных обогревателей громоздко, неудобно на практике и не может быть рекомендовано к массовому применению. По-видимому - это тупиковый подход. Радоваться такому средству обогрева может пчеловод, находящийся в той самой стадии развития (примерно 19 века).

   3.Существуют другие, более эффективные и надежные системы обогрева ульев. Например применение внешних обогревателей в фальшдоньях Кинева. Эта технология не допускает проникновение вовнутрь улья, исключает прямое вмешательство в жизнь пчелосемьи, не требует разрушения конструкции улья, безвредная для пчёл и пожаробезопасная.

          С уважением к читателям, Евгений Бортник, апрель 2013 года

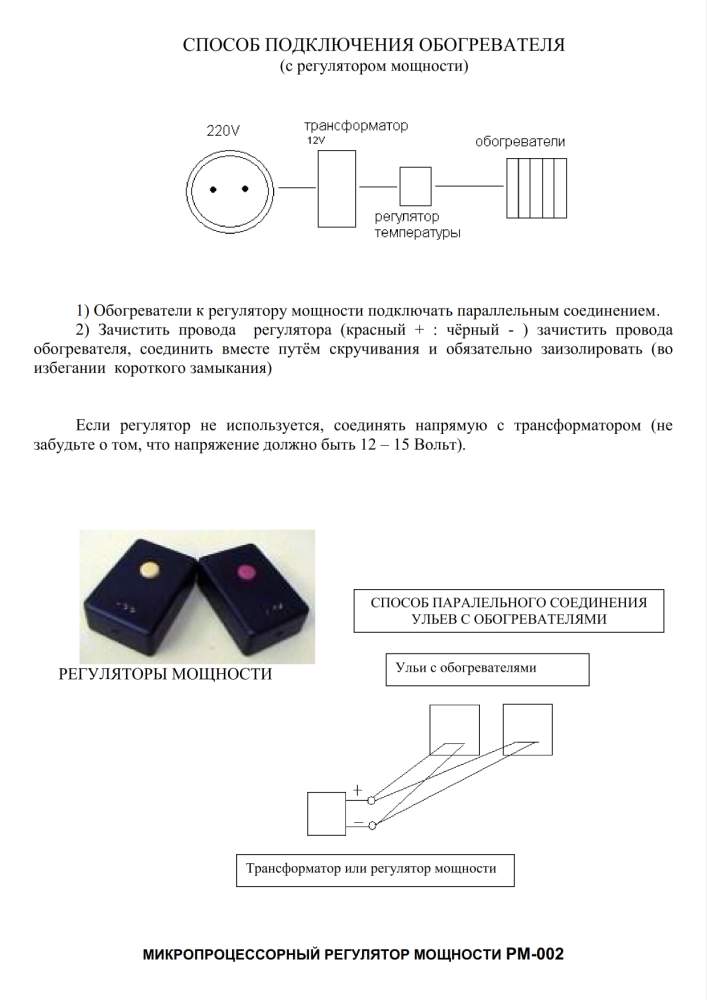

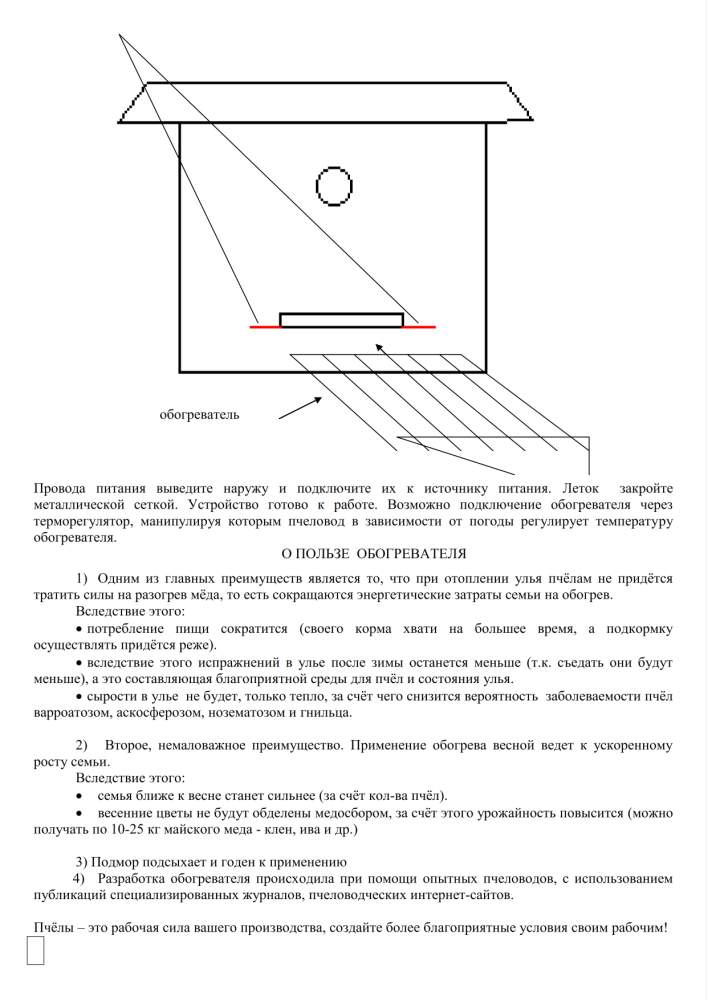

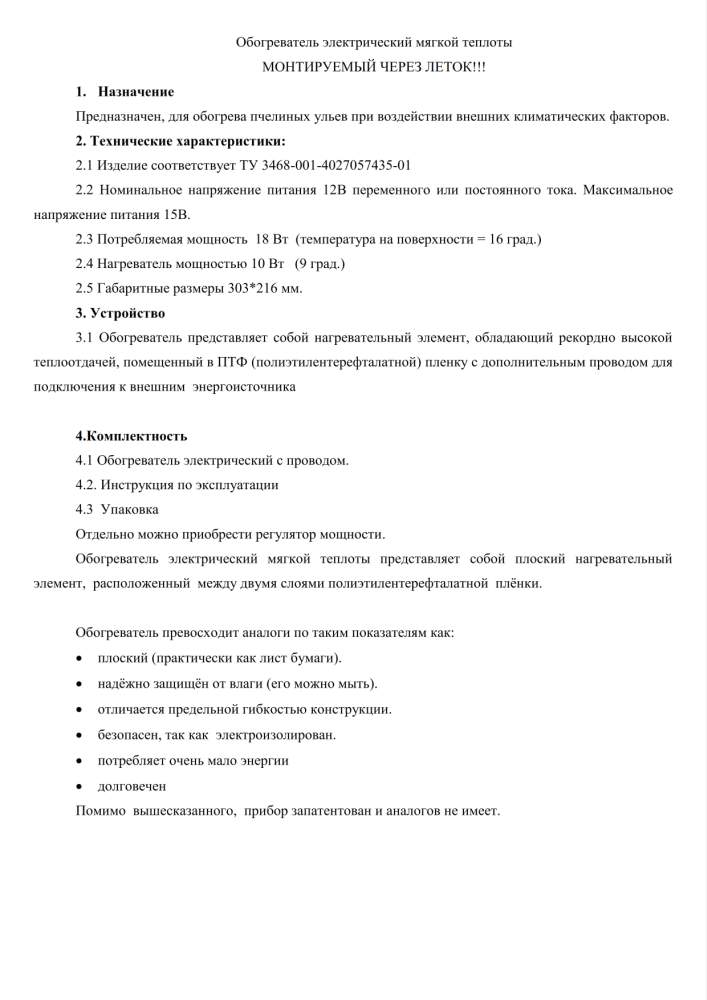

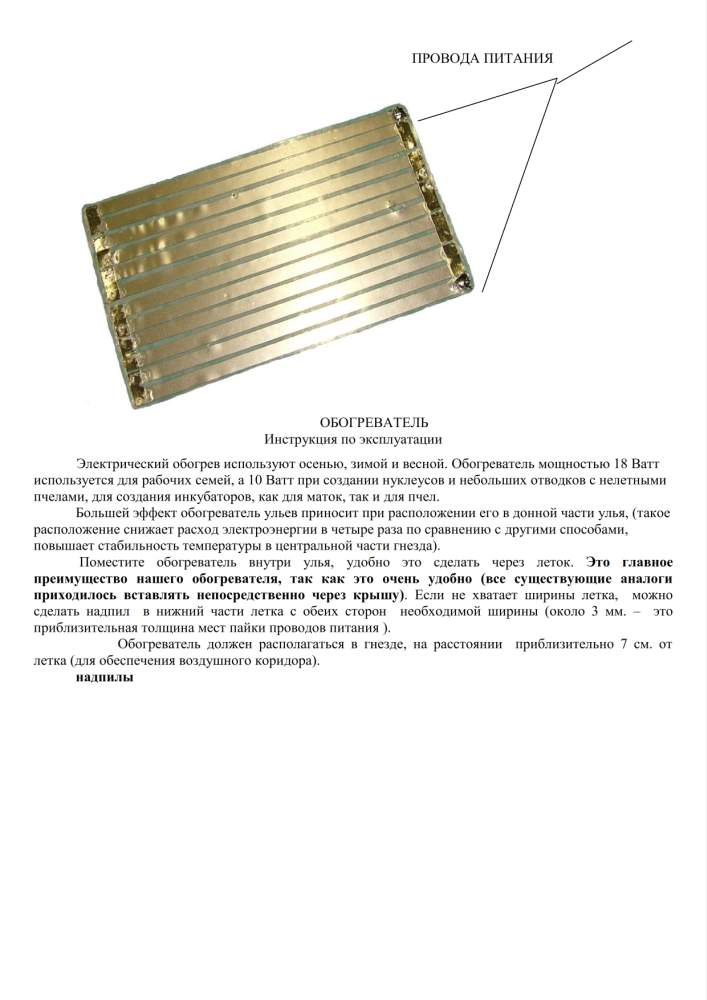

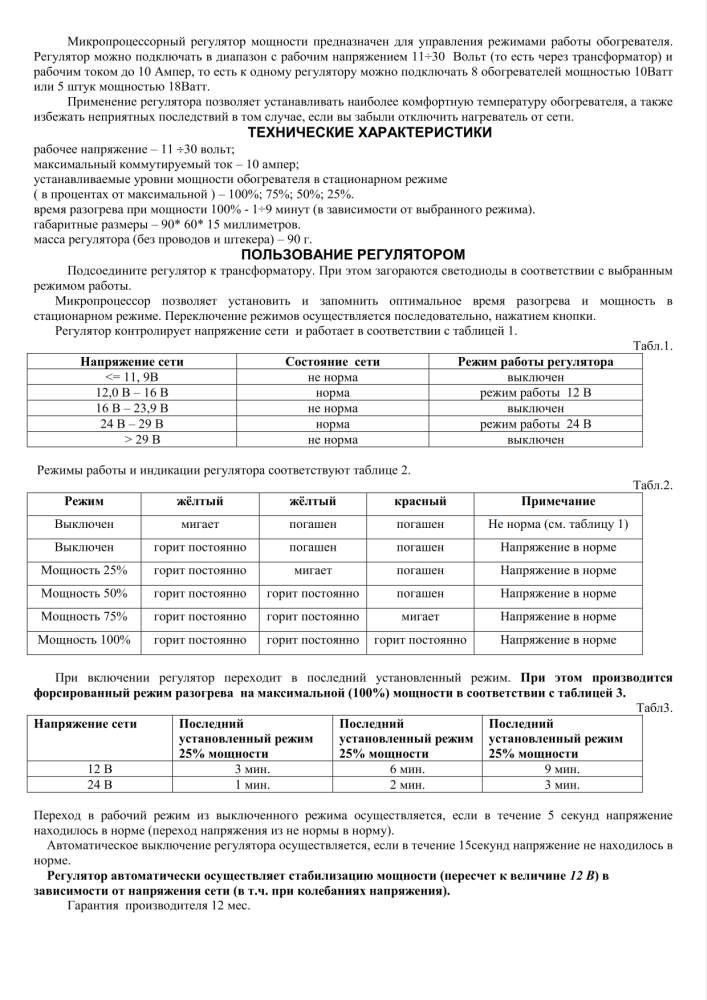

Ниже привожу сам документ "Инструкция по эксплуатации" плёночного обогревателя.

    Далее я планирую сделать вставку-комментарий, чтобы написать про успехи обогревателей компании "Би-пром". Это действиельно несколько лучшее изделие, чем описанное выше. К примеру, новый плёночный обогреватель сделан несколько уже размером. Его ширина всего 130мм. Следовательно бредовая идея уродовать ульи отпадает. И это уже хорошо. Не придется подпиливать летки. Однако подход к электрообогреву улья с внутренним размещением обогревателя для меня остается по-прежнему неприемлемым. Если бы у меня не было 30 летнего опыта, тогда возможно это было бы мне в новинку. А мой опыт позволяет перешагнуть эти потуги. Опытом поделюсь бесплатно. А вот оборудование бесплатно не отдам. Это оборудование можно у меня купить.

Изучайте. Сравнивайте. Удивляйтесь.
